cara kerja radio



sketsa pemancar radio.

Cara kerja Pemancar radio

Sinyal radio dibangkitkan dengan rangkaian osilator yang dibentuk dengan transistor Q1 9016, frekuensi kerja dari osilator ini ditentukan oleh kristal Y1 yang bernilai 27,145 MHz. Bagian yang sangat kritis dari rangkaian osilator ini adalah T1, L1 dan L2, yang khusus dibahas tersendiri dibagian akhir artikel ini.

Kerja dari osilator ini dikendalikan oleh gerbang NOR U2D 14001, saat output gerbang (kaki nomor 3) ini bernilai ‘1’, osilator akan bekerja dan mengirimkan frekuensi radio 27,145 MHz, dan pada saat output U2D bernilai ‘0’ osilator akan berhenti bekerja.

Gerbang NOR U2D menerima sinyal clock dari gerbang NOR U2B. Gerbang NOR jenis CMOS dengan bantuan resistor R4 dan R5 serta kapasitor C8 membentuk sebuah rangkaian oscilator frekuensi rendah pembentuk clock untuk mengendalikan rangkaian digital yang ada. Kerja dari pembangkit clock ini dikendalikan lewat input kaki 6, rangkaian akan membangkitkan clock kalau input ini berlevel ‘0’.

Gerbang NOR U2A dan U2C membentuk sebuah rangkaian Latch (RS Flip Flop), karena pengaruh resistor R2 dan kapasitor C11 yang diumpankan ke kaki nomor 9 di U2C, pada saat rangkaian mendapat catu daya output U2C pasti menjadi ‘1’ dan output U2A (kaki nomor 3) menjadi ‘0’. Keadaan ini akang mengakibatkan pembangkit clock U2b bekerja membangkitkan clock dan melepas keadaan reset IC pencacah 14024 (U1), sehingga U1 mulai mencacah dan rangkaian osilator 27,145 MHZ mengirimkan pulsa-pulsa frekuensi selama pembangkit clock bekerja.

Pada saat mulai mencacah, semua output IC pencacah 14024 dalam kedaan ‘0’, setelah mencacah 8 pulsa maka output Q4 (kaki nomor 6) akan menjadi ‘1’, setelah mencacah 16 pulsa output Q5 (kaki nomor 5) menjadi ‘1’, setelah mencacah 32 pulsa output Q6 (kaki nomor 4) menjadi ‘1’, setelah mencacah 64 pulsa output Q7 (kaki nomor 3) menjadi ‘1’.

Output-output diatas dipakai untuk mengendalikan tegangan kaki 9 U2C lewat diode D1 dan D2, selama salah satu output itu masih bernilai ‘0’ maka pembangkit clock U2B masih bekerja, hal ini akan berlangsung terus sampai katode D1 dankatode D2 menjadi ‘1’ sehingga kaki 9 U2C menjadi ‘1’ pula. Keadaan ini akan mengakibatkan output kaki 3 U2A menjadi ‘1’, yang menghentikan pembangkit clock U2B dan me-reset pencacah 14024 danberhenti sudah pengiriman pulsa frekuensi 27.145 MHz.

Untuk membangkitkan jeda waktu agar rangkaian penerima mempunyai cukup waktu melaksanakan perintah, dipakai rangkaian Q2 9014, resistor R7 dan kapasitor C10. Besarnya waktu jeda ditentukan oleh besarnya nilai R7 dan C10. Saklar untuk mengirim perintah maju/mundur dan untuk mengirim perintah kiri/kanan merupakan dua saklar yang terpisah. Masing-masing saklar mempunyai 3 posisi, posisi tengah berarti skalar itu tidak mengirim perintah.


sketsa penerima radio.

Cara kerja Penerima radio

Gambar 2 merupakan gambar rangkaian penerima yang dipasangkan dimobil-mobilan, berfungsi menerima sinyal dari pemancar untuk mengendalikan motor mobil-mobilan , agar mobil-mobilan bisa bergerak maju/mundur dan kiri/kanan. Transistor Q1 dengan bantuan resistor; kapasitor dan T1 membentuk sebagai rangkaian penerima sinyal radio 27,145 MHz. T1 dalam rangkaian ini persis sama dengan T1 yang dipakai di rangkaian Pemancar, cara pembuatannya dibahas dibawah.

Transistor Q2 berikut perlangkapannya membentuk rangkaian untuk merubah pulsa-pulsa frekuensi radio yang diterima dari pemancar menjadi pulsa-pulsa kotak yang bisa diterima sebagai sinyal digital oleh IC CMOS. Sinyal digital tadi akan diterima sebagai clock yang akan dicacah oleh IC pencacah 14024 (U2). Output 14024 akan sesuai dengan jumlah pulsa yang dikirim pemancar, perintah maju dan kiri (yang dipakai sebagai contoh dalam pembahasan bagian pemancar) merupakan pulsa sejumlah 24, hasil pencacahan pulsa ini mengakibatkan output 14024 menjadi Q4=’1’, Q5=’1’, Q6=’0’ dan Q7=’0’.

Sinyal digital yang diterima selain dipakai sebagai clock pencacah U2 IC 14024 yang dibicarakan di atas, dipakai pula untuk menggerakan 3 buah rangkaian penunda waktu untuk membangkitkan pulsa-pulsa yang berfungsi mengatur kerja rangkaian.

Pulsa pengatur pertama akan muncul setelah kiriman pulsa frekuensi terhenti karena jeda waktu antara pengiriman kode, pulsa ini berfungsi untuk merekam hasil cacahan 14024 ke U3 14042 (D Flip Flop), sehingga kondisi akhir 14024 tetap dipertahankan untuk mengendalikan motor. Setelah hasil 14042 direkam ke 14024, pencacah 14042 direset oleh pulsa kedua, agar setelah lewat jeda waktu pencacah 14042 bisa mencacah mulai dari 0 kembali.

Rangkaian yang dibentuk dengan transistor Q3, Q4, Q7, Q8, Q9 dan Q10 dinamakan sebagai rangkaian H Bridge, rangkaian ini sangat handal untuk menggerakan motor DC. Dengan rangkaian ini motor DC bisa diputar ke-kanan, ke-kiri atau berhenti gerak. Syarat utama pemakaian rangkaian ini adalah tegangan basis Q7 dan tegangan basis Q10 harus berlawanan, misalnya basis Q7=’1’ dan basis Q10=’0’ motor berputar ke kiri, basis Q7=’0’ dan basis Q10=’1’ motor akan berputar ke kanan, basis Q7=’0’ dan basis Q10=’0’ motor berhenti gerak, tapi tidak boleh terjadi basis Q7=’1’ dan basis Q10=’1’.

Demikian pula Q5, Q6, Q11, Q12, Q13 dan Q14 membentuk sebuah H Bridge. H Bridge bagian kiri pada Gambar 2 dipakai untuk mengendalikan motor yang mengatur gerak mobil-mobilan kekiri/kanan, sedangkan H Bridge bagian kanan dipakai untuk mengendalikan motor yang mengatur gerak maju/mundur mobil-mobilan.

Hubungan antara outpur pencacah 14042 dan input D Flip Flop 14024 sudah disusun sedemikian rupa sehingga sinyal yang diumpankan ke masing-masing H Bridge tidak mungkin semuanya ‘1’ secara bersamaan.

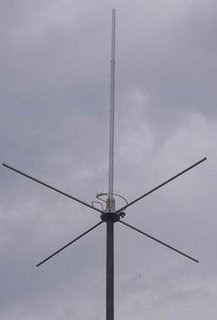

antena pemancar radio
Antena berfungsi meradiasi dan sekaligus menangkap sinyal radiasi gelombang radio. Antena dibedakan menjadi dua berdasarkan arah pancaran, yaitu

  • Omnidirectional (segala arah). Antena ini meradiasikan gelombang radio yang sama kuat kesegala arah.

  • Bidirectional (dua arah). Antena ini meradiasikan gelombang radio yang sama kuat ke hanya dua arah. Dua parameter yang perlu diperhatikan pada antena adalah polarisasi dan penguatannya. Secara sederhana, sebuah antena mempunyai polarisasi vertikal jika antenna tersebut diletakan pada posisi tegak lurus terhadap bumi. Antena dengan polarisasi vertikal akan menghasilkan gelombang radio dengan polarisasi vertikal juga. Selain vertikal, ada pula antenna berpolarisasi horizontal, bila bidang antena berposisi sejajar dengan bumi.
